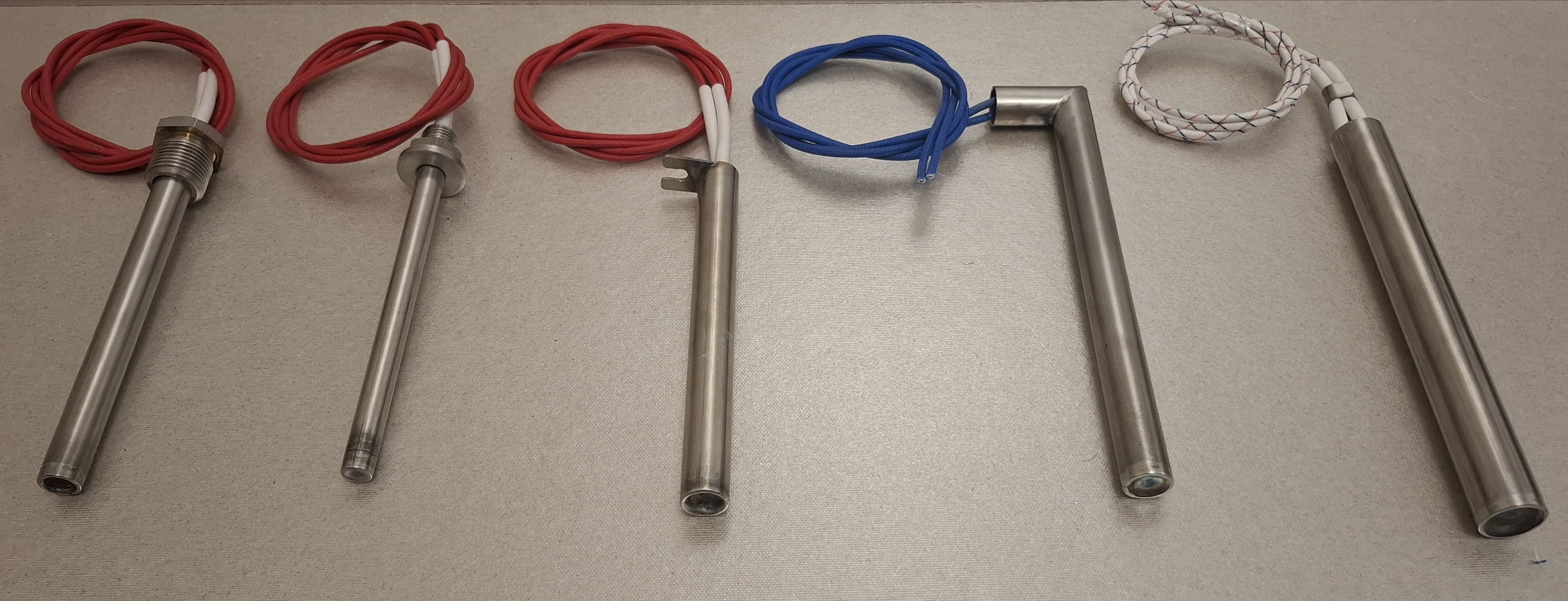

Конструкция трубчатого электронагревателя патронного типа представляет собой расположенный внутри металлической оболочки нагревательный элемент (спираль из материала с высоким сопротивлением) с контактными выводами, расположенными с одной стороны ТЭНП.
От оболочки нагревательный элемент изолирован спрессованным электроизоляционным наполнителем. Замыкания между витками спирали исключаются технологией изготовления.
Для предохранения от попадания влаги из окружающей среды торец ТЭНП со стороны контактных выводов герметизируют специальным герметиком. С противоположной стороны торец ТЭНП заглушен.

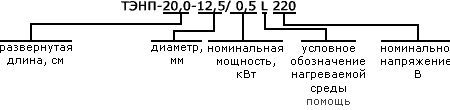

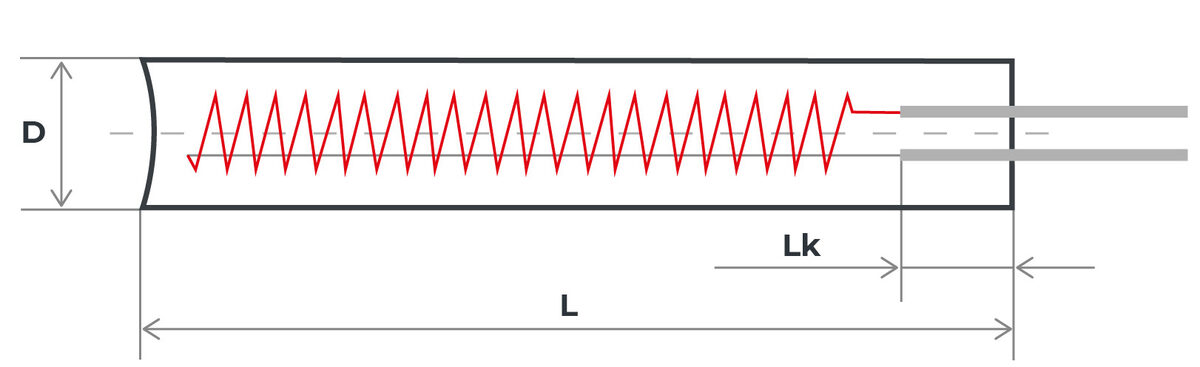

Пример условного обозначения ТЭНП:

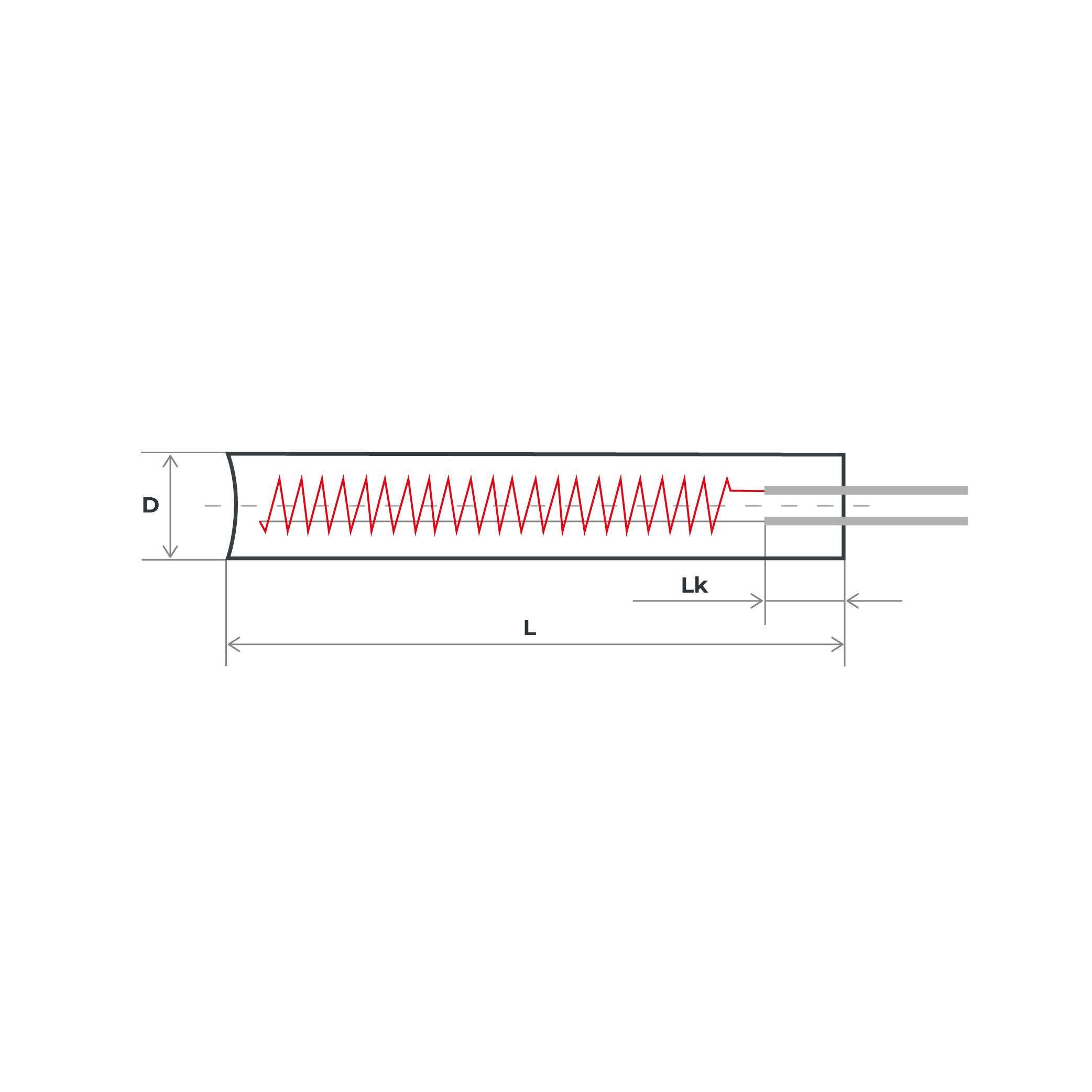

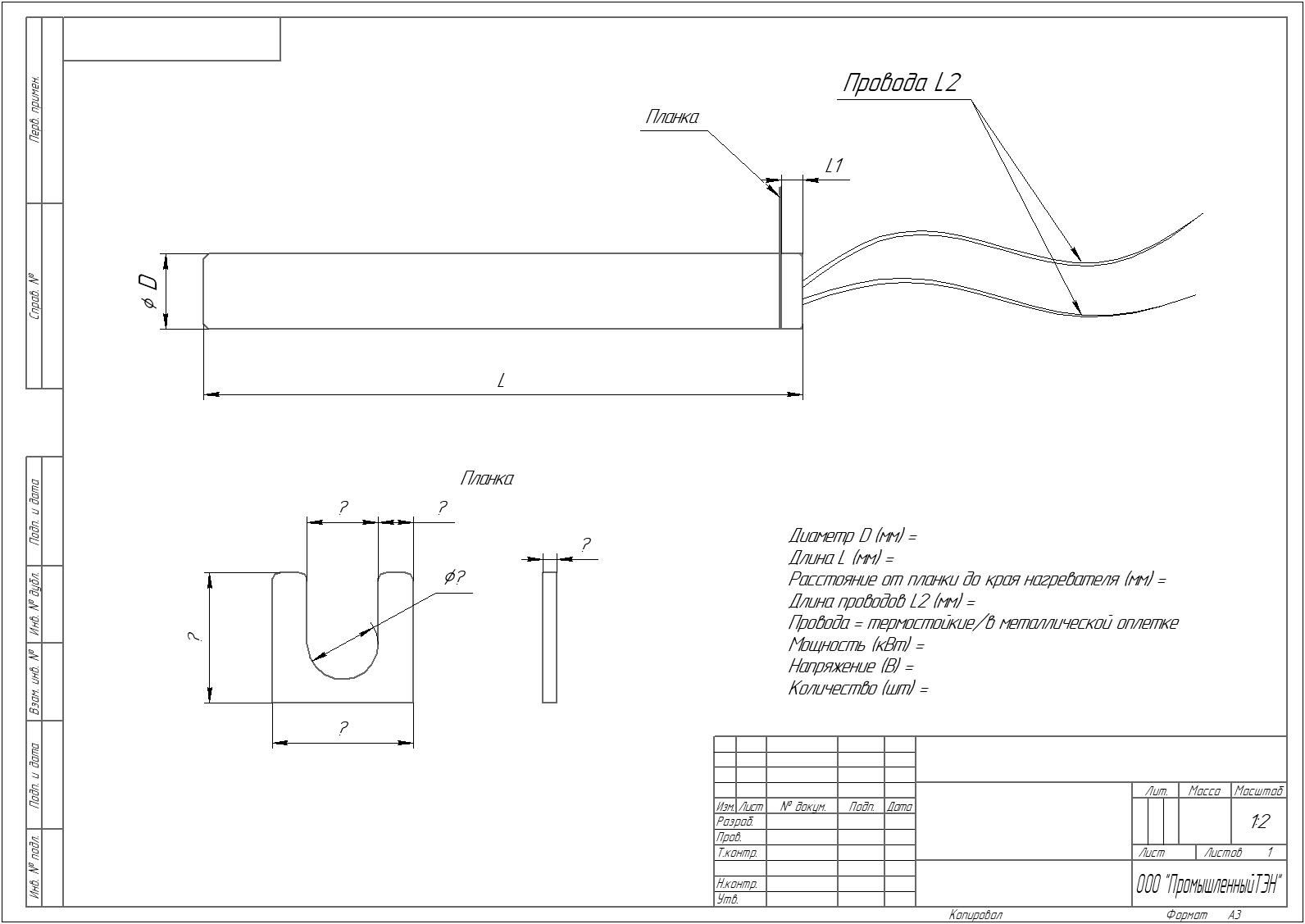

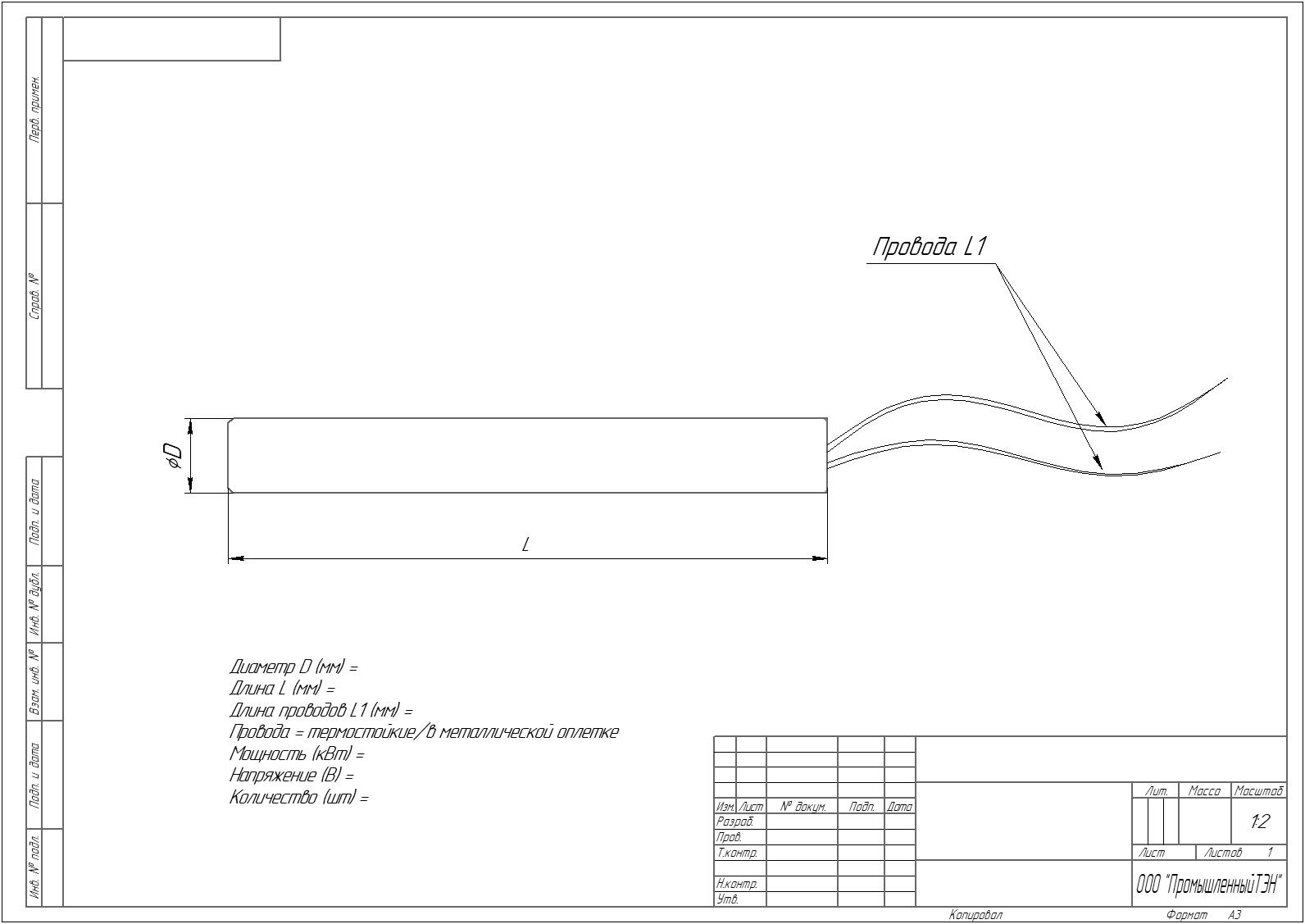

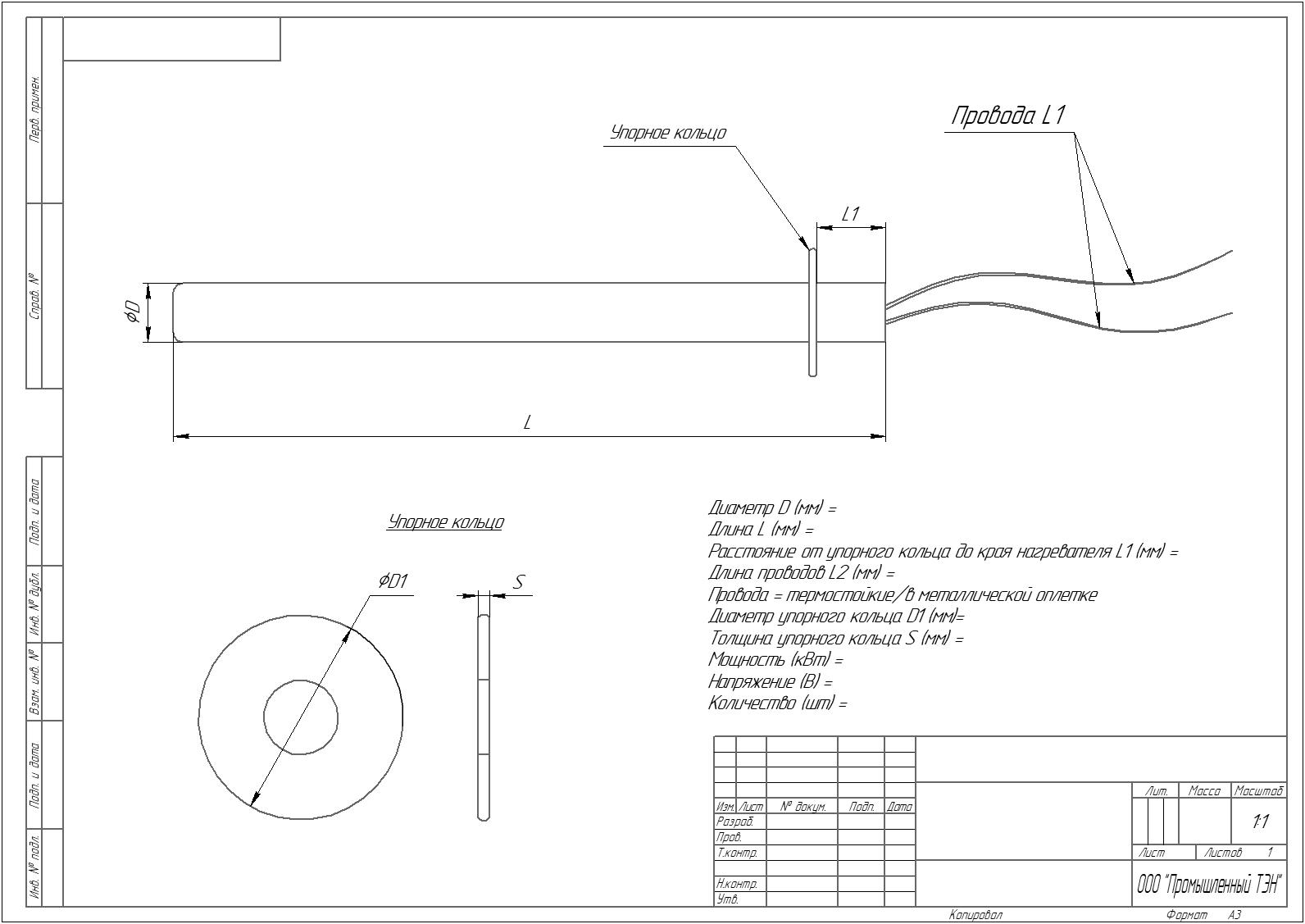

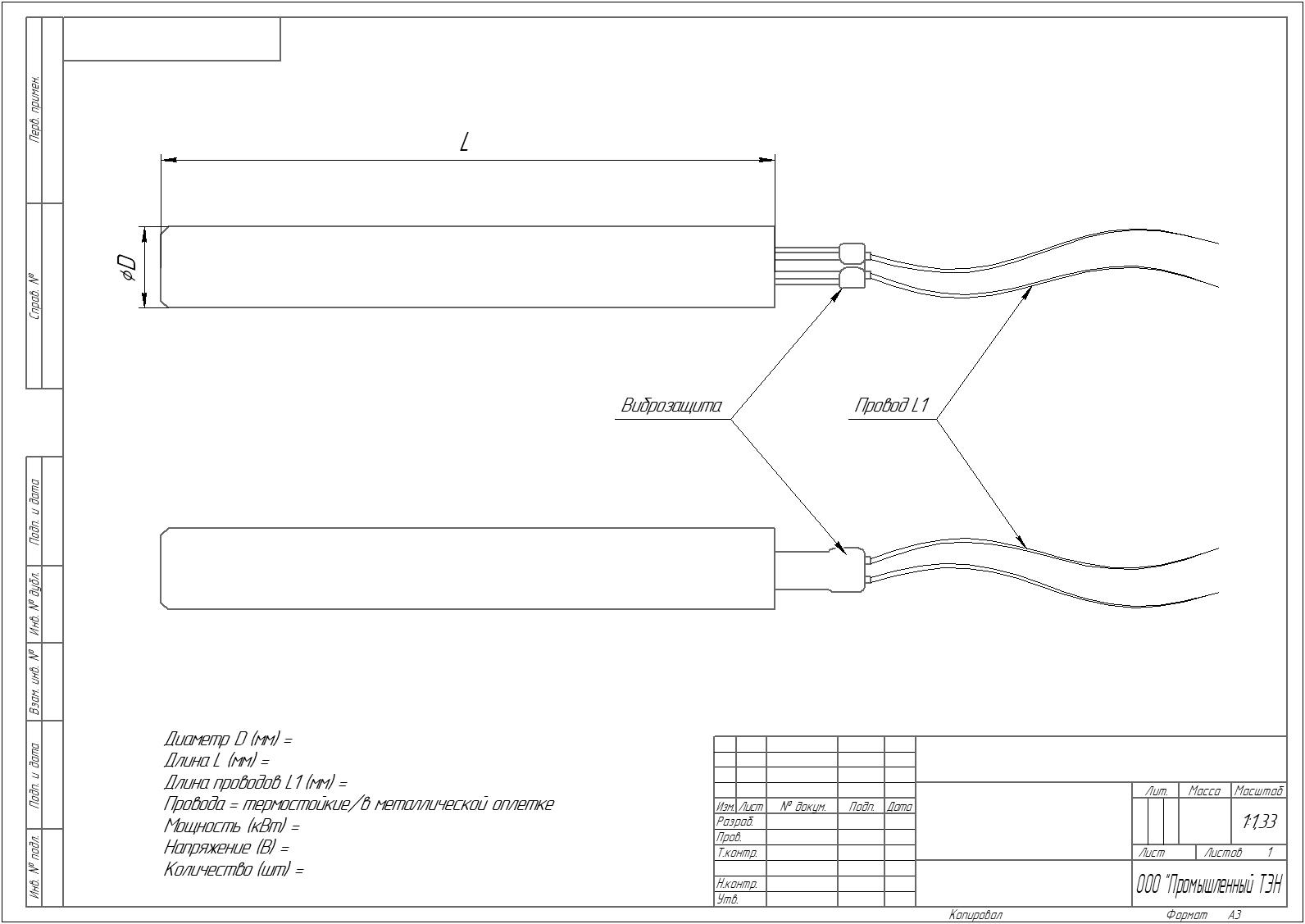

D - диаметр оболочки
L - длина ТЭНП
Lk - длина ненагреваемой части ТЭНП
